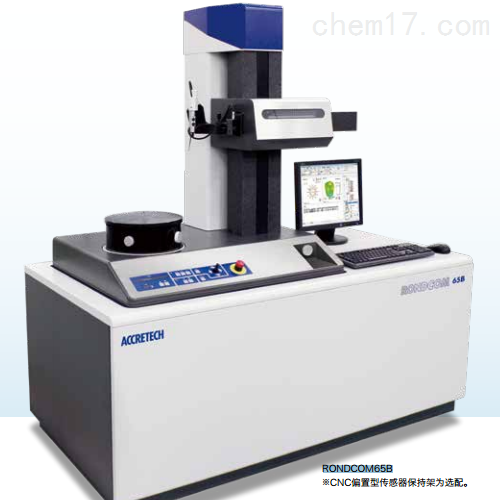

在制造領域，零件的幾何精度直接決定設備性能與壽命。作為檢測回轉體表面圓度、同軸度、跳動等關鍵參數的儀器，東京精密圓度儀憑借微米乃至納米級的測量能力，成為航空航天、精密軸承、光學元件等行業的質量檢測儀器。其良好性能的背后，是多個精密部件協同運作的結果。本文帶您深入解析
東京精密圓度儀核心組件的功能與特點。
1、主軸系統
主軸是東京精密圓度儀的核心基準，其回轉精度直接決定測量上限。現代高精度空氣軸承主軸采用壓縮空氣形成無接觸懸浮，回轉誤差可控制在0.02μm以內，確保被測工件旋轉時無機械摩擦與振動。
2、測量頭與傳感器
測頭搭載高靈敏度電感式或電容式位移傳感器，探針通常為金剛石材質，半徑可達0.5μm。當探針沿工件表面滑行時，微小的輪廓起伏轉化為電信號，分辨率可達0.3nm。部分機型配備自動測力調節，避免壓損軟質材料。
3、Z軸導軌與升降機構
Z軸采用高剛性花崗巖導軌或精密滾珠絲杠，配合光柵尺閉環控制，確保測量路徑直線度與定位精度。電動升降系統可編程控制探針行程，實現多截面連續掃描，提升檢測效率。
4、轉臺與夾具
轉臺用于固定被測工件，需具備高同心度與可調夾緊力。氣動或手動夾具配合V型塊、三爪卡盤等附件，適應軸類、盤類、環類等多種形狀，確保裝夾不變形、不偏心。
5、數據采集與處理系統
通過高速采集卡實時接收傳感器信號，結合FFT（傅里葉變換）算法分離圓度誤差中的諧波成分，可精確識別3至500個波峰的表面特征。軟件界面支持ISO圓度評定標準，自動生成極坐標圖、直角坐標圖及誤差報告。
6、隔振平臺
為抵御外界振動干擾，儀器通常置于氣浮隔振平臺上，有效隔離地面微震，保障測量環境的絕對穩定。
